Vue d’ensemble

Cette application sert à calculer des données concernant les bassins hydrologiques en Ontario. Ces bassins sont des étendues terrestres où l’eau de surface converge en un même point.

Les professionnels de l’eau des secteurs public, privé et universitaire utilisent l'OIBVO pour mieux comprendre le débit de l’eau en Ontario. Cet outil s’adresse aussi au grand public à des fins éducatives ou d’intérêt général.

Vous pouvez utiliser l'OIBVO pour :

  • dresser la carte d’un bassin versant
  • caractériser un bassin versant
  • extraire des données sur la couverture terrestre

Mode d’utilisation de l’outil

L'OIBVO sert à délimiter des bassins versants à l’intérieur des limites de l’Ontario et à calculer des données s’y rapportant. Les bassins versants (ou hydrographiques) sont des étendues terrestres où l’eau de surface converge en un point.

Cliquer sur l'image pour l'agrandir.

Vous pouvez utiliser cet outil pour :

  • dresser la carte d’un bassin versant
  • caractériser un bassin versant
  • extraire des données sur la couverture terrestre

Marche à suivre pour la création d’une carte de bassin versant

  1. Cliquez sur l’onglet Outils des bassins versants en haut à gauche de la fenêtre.
  2. Cliquez sur le bouton Créer un bassin versant situé sous l’onglet Outils des bassins versants.
  3. Établissez un point d’écoulement en cliquant sur un élément hydrologique cartographié. Pour ce faire, zoomez sur cet élément jusqu’à ce que le bouton Créer à partir du point soit activé – il passera du gris au noir. Le point créé par le clic de souris doit se trouver dans les 90 mètres d’un cours d’eau ou d’un lac cartographié.
  4. Le bassin versant ainsi généré est alors ajouté au bas de la fenêtre; la carte présentera l’étendue du bassin.
  5. Il est possible de créer plusieurs bassins. Chaque bassin additionnel sera ajouté sur une nouvelle rangée au bas de la fenêtre ainsi que sur la carte.
  6. Plusieurs options sont possibles pour chaque bassin.
    • Cliquez sur une linge pour sélectionner le bassin - la rangée sera surlignée.
    • Le bassin peut être sélectionné ou désélectionné sur la carte en cochant ou décochant la case Activé/Désactivé.
    • Le bassin et le point d’écoulement peuvent être effacés en cliquant sur l’icône Effacer.
    • Le bassin et le point d’écoulement peuvent être téléchargés en cliquant sur le bouton Exportation.

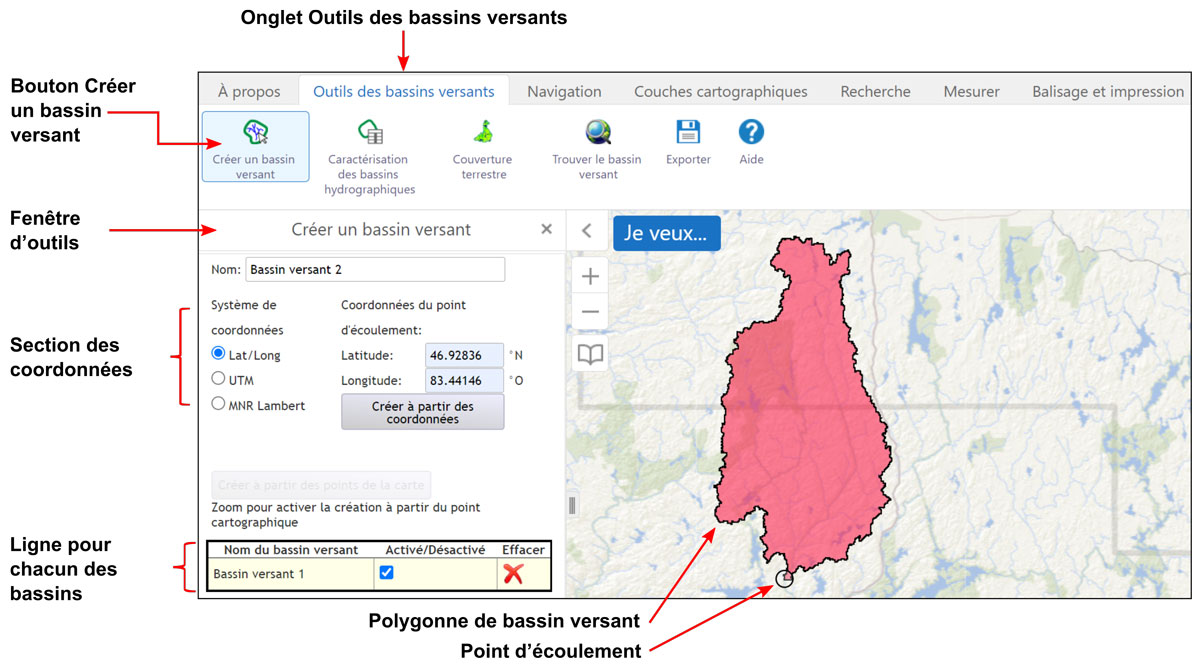

onglet outil des bassins versants avec bouton Créer un bassin versant, coordonnées de la section et des lignes pour chaque bassin versant avec fonctions d'activation, de désactivation et de suppression.

Cliquer sur l'image pour l'agrandir.

Marche à suivre pour la caractérisation de bassins versants

  1. Il faut générer au moins un bassin avant d’utiliser la fonction Caractérisation de bassins versants.
  2. Cliquez sur le bouton Caractéristiques du bassin versant situé sous l’onglet Outils des bassins versants pour ouvrir la fenêtre d’outils.
  3. Cliquez sur le bassin désiré dans le bas de la fenêtre pour effectuer le calcul – la rangée du bassin sélectionné sera surlignée.
  4. Cliquez sur le bouton Calculer à la droite de chacune des caractérisations ou encore sur le bouton Calculer l’ensemble pour toutes les caractérisations.
  5. Pour extraire la couverture terrestre, cliquez sur le bouton Couverture terrestre dans l’onglet Outils des bassins versants, puis cliquez sur le bouton Extraire la couverture terrestre.

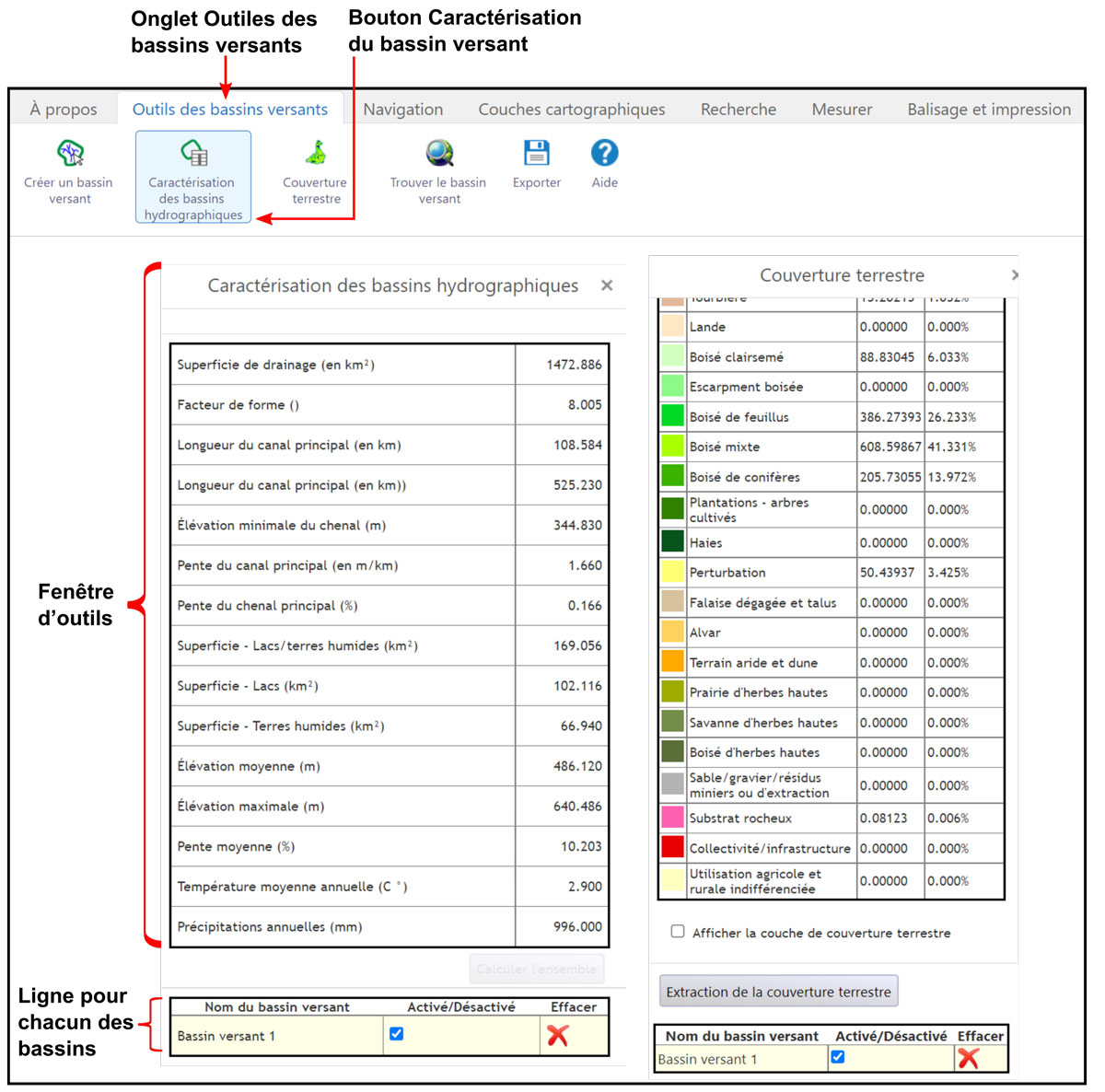

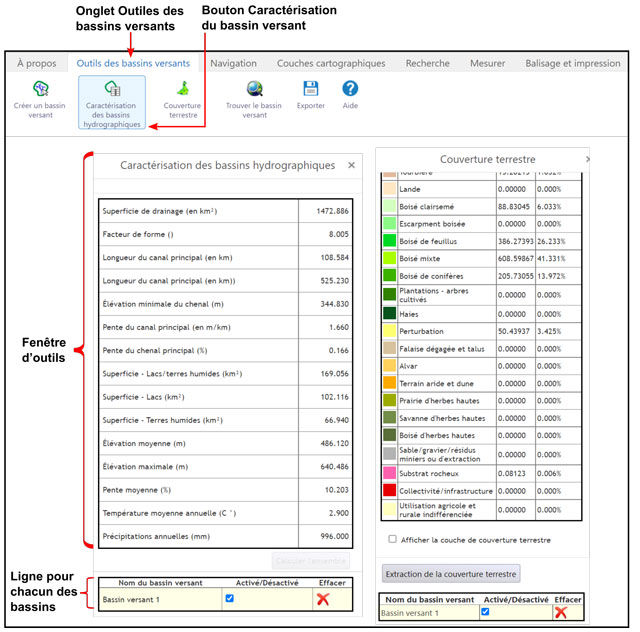

un onglet Outil d’information sur les bassins versants en Ontario avec un bouton Caractérisation de bassins versants; un tableau de données; des catégories de couverture terrestre

Cliquer sur l'image pour l'agrandir.

Marche à suivre pour l’exportation de données

  1. Cliquez sur le bouton Exporter situé sur le côté droit de l’onglet Outils des bassins versants pour ouvrir la fenêtre Exporter le bassin versant.
  2. Cliquez sur une rangée correspondant à un bassin versant, si vous avez créé plus d’un bassin versant, pour en exporter les données.
  3. Cochez chaque case correspondant aux éléments que vous souhaitez inclure dans l’exportation.
  4. Cliquez sur le bouton Télécharger la série.

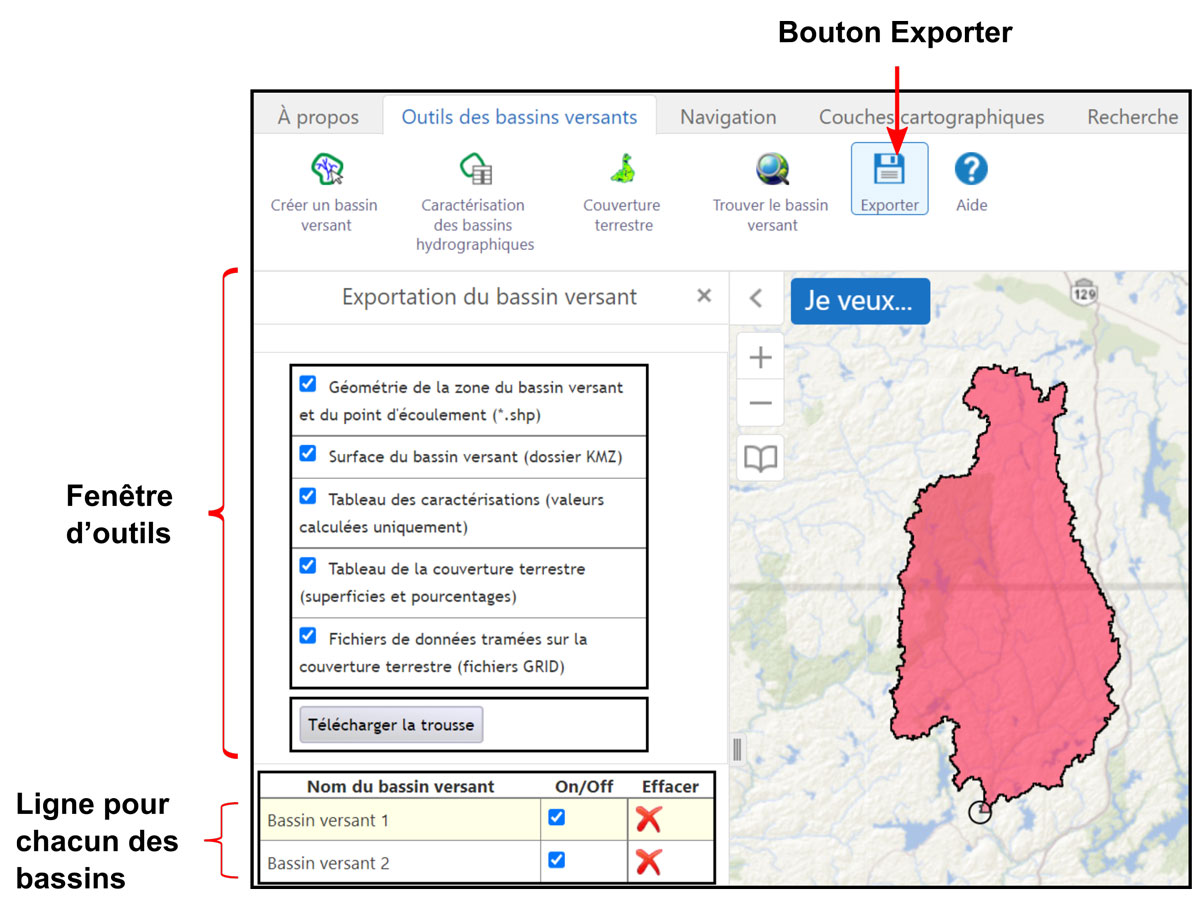

un bouton pour l’exportation de données sur les bassins versants; des options pour choisir les données à télécharger.

Cliquer sur l'image pour l'agrandir.

Renseignements supplémentaires

Pour en savoir davantage :

Envoyez-nous un courriel si vous avez des questions ou des difficultés concernant l’utilisation de l’application. S’il y a lieu, joignez-y une copie d’écran illustrant le problème.
